BN41-02358C уменьшить ток подсветки

В этой статье вы узнаете, как уменьшить ток подсветки на плате BN41-02358C на примере телевизора Samsung UE32J5005AK. В этой статье мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки.

Доработка тока подсветки на главной плате BN41-02358C BN94-08230A на примере телевизора Samsung UE32J5005AK. Данная доработка подходит для моделей телевизоров Samsung UE32J4000AK, UE32J5000AK.

Состав телевизора  Samsung UE32J5005AK

  • Main-плата: BN41-02358C BN94-08230A
  • Панель: JJ032BGE-R1
  • Плата T-CON: HV320FHB-N10
  • V5DN-320SM1-R3 (2 планки по 7 светодиодов 3V)

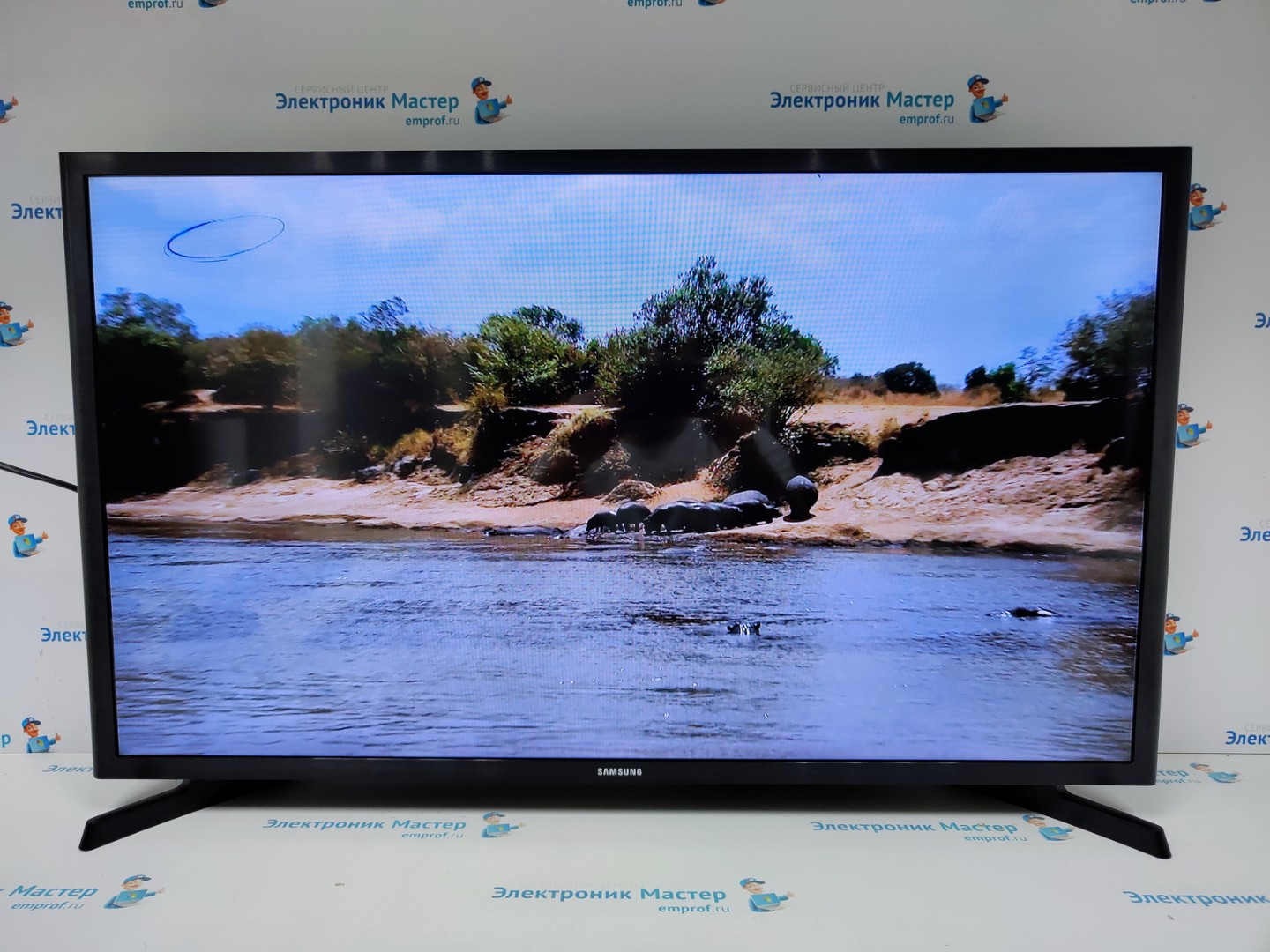

Внешний вид:

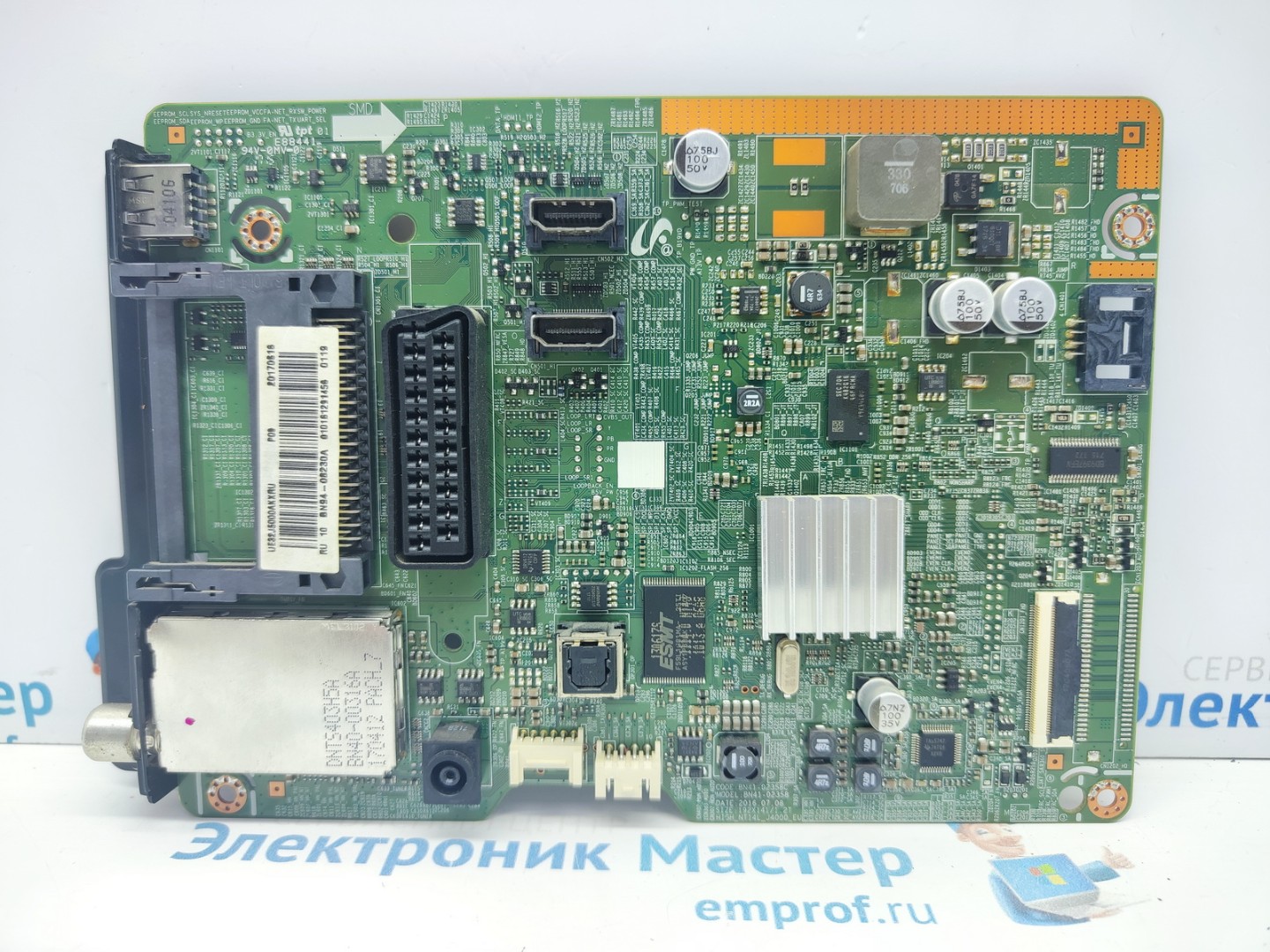

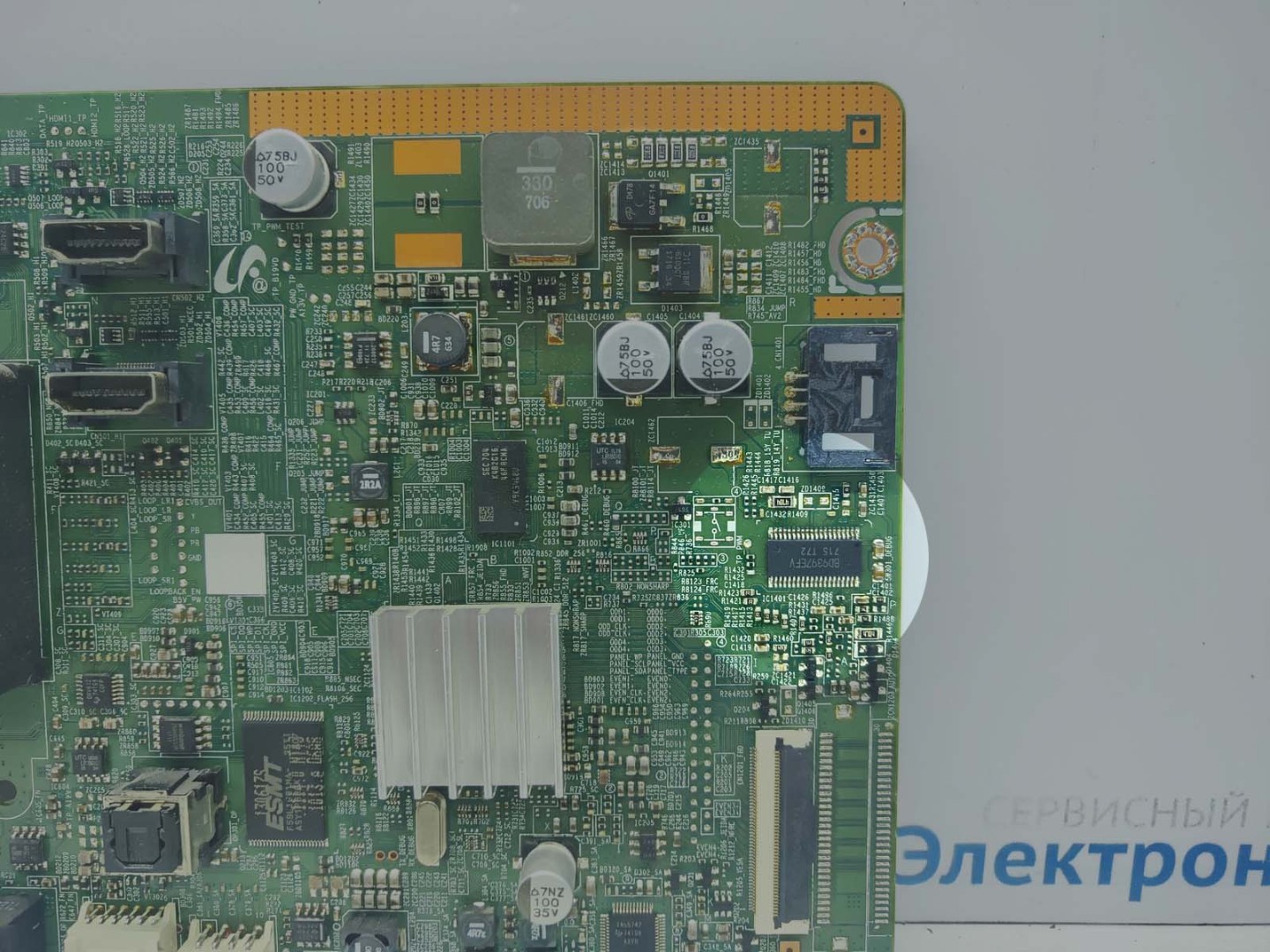

Фото главной платы представлены ниже, а так же расположение места доработки на плате.

Доработка тока подсветки UE32J5005AK:

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

Перед доработкой платы ток подсветки составлял: 461 мА. Измерения проводились в режиме "тест изображения" из меню "самодиагностика".

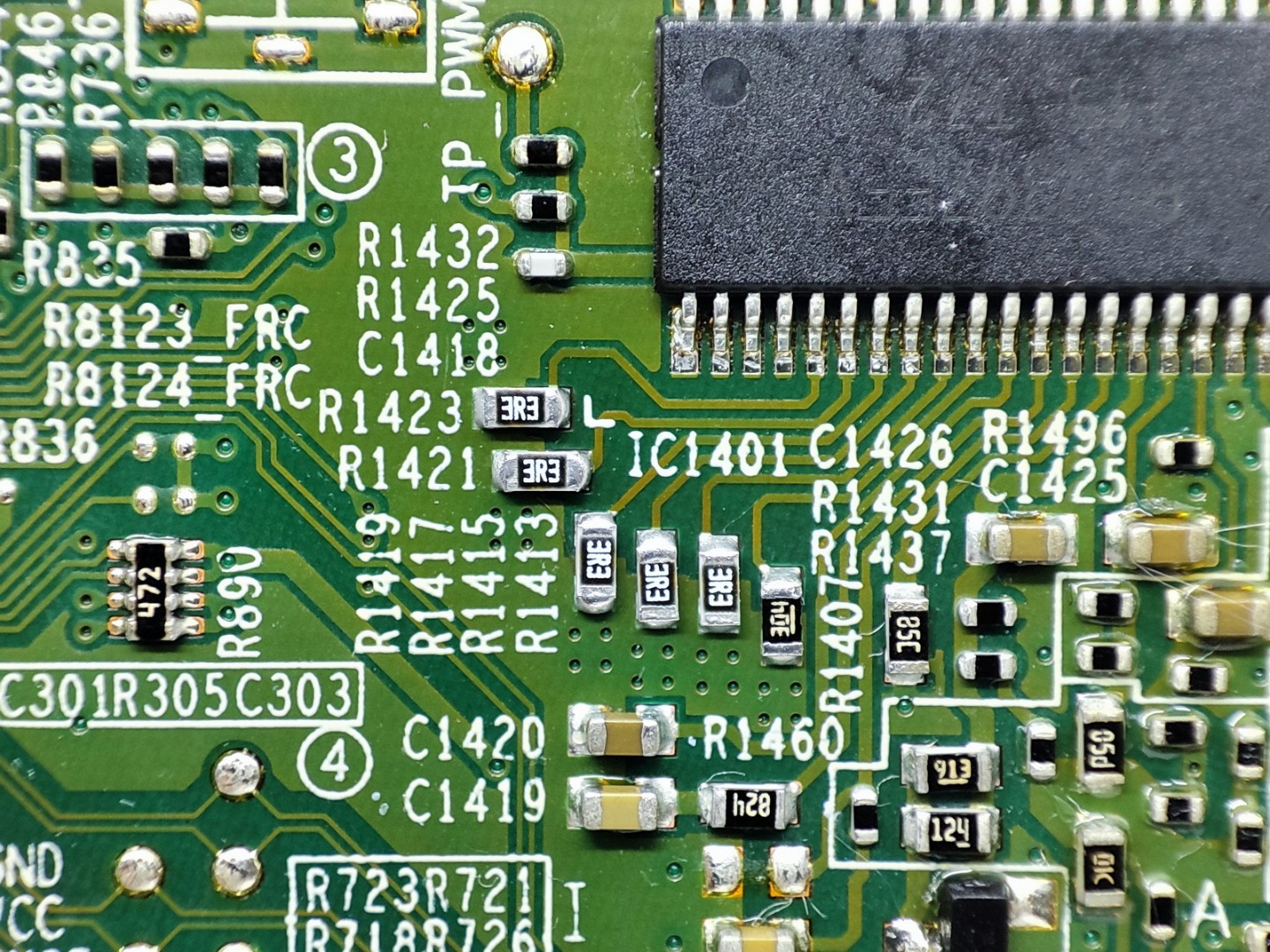

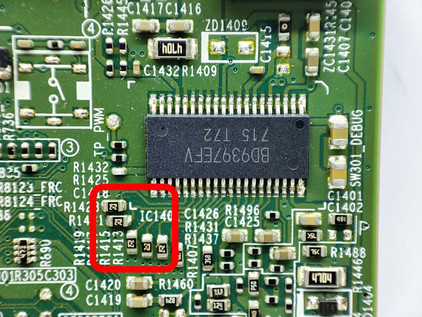

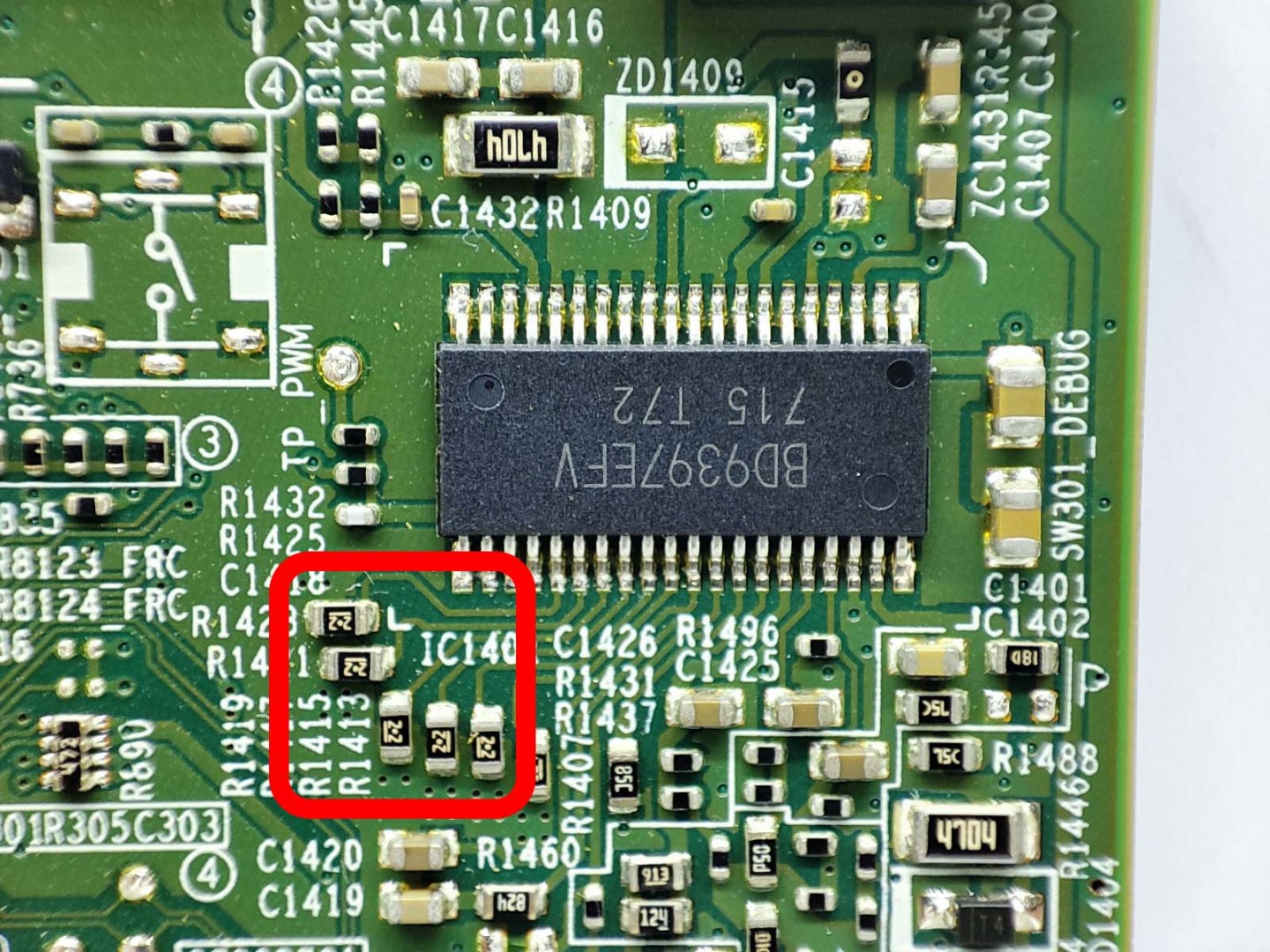

Для уменьшения силы тока работаем с резисторами R1423, R1421, R1419, R1417, R1415 LED-драйвера BD9397EFV, 5 резисторов по 2,2 Ом размером 0603. Меняем все резисторы с 2,2 Ом на 3,3 Ом как показано на фото ниже. После доработки сила тока понизилась до  313 мА. По яркости экрана запас хороший. Вся доработка и измерения на фото.

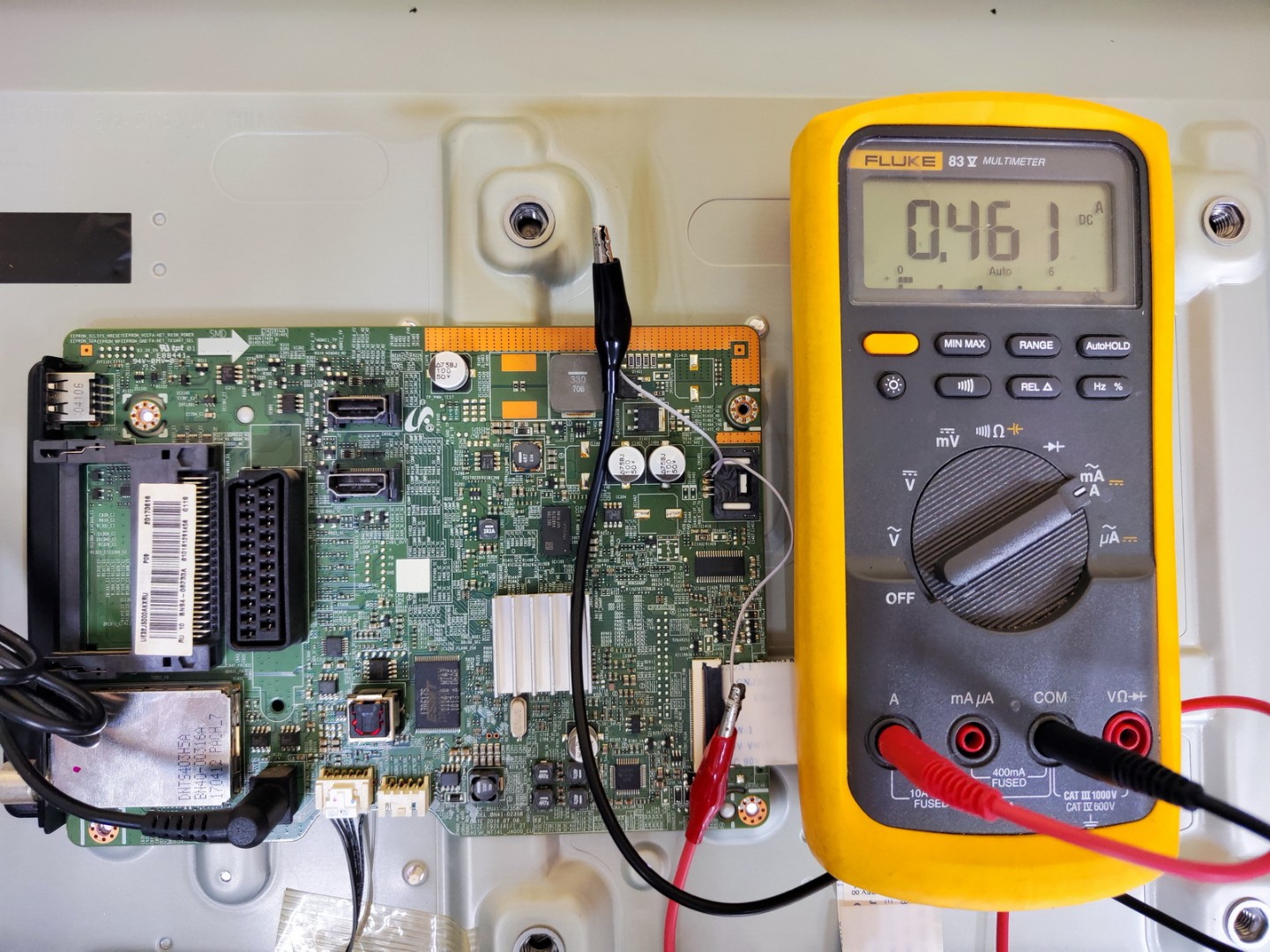

До доработки:

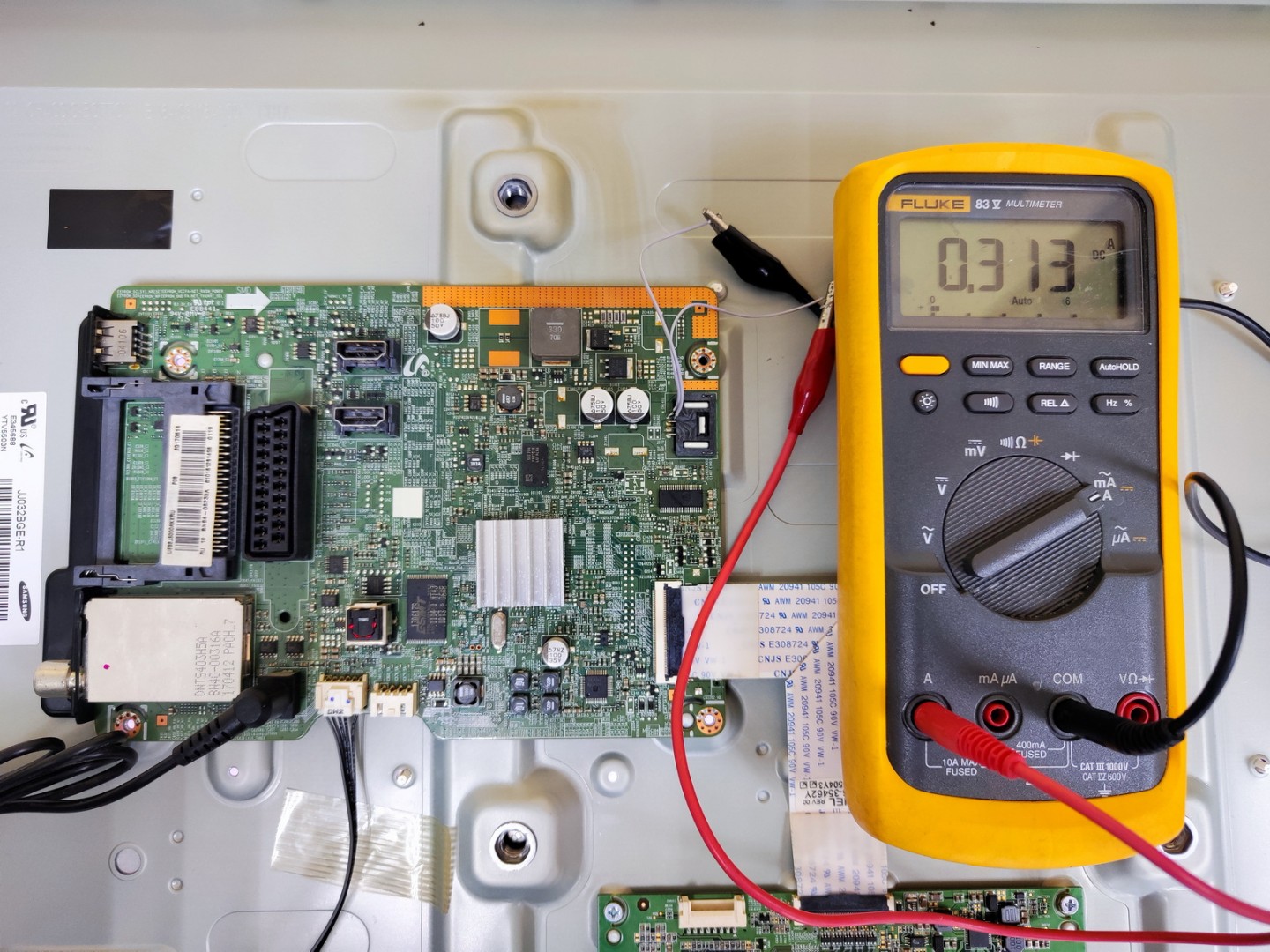

После доработки:

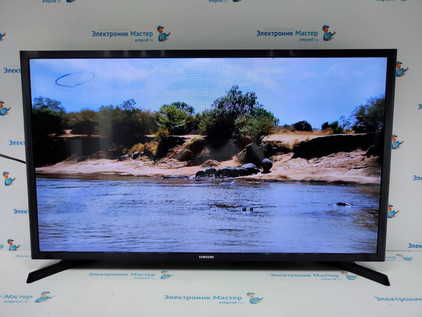

Результат доработки на фото.
