MS36633-ZC01-01 уменьшить ток подсветки

В этой статье вы узнаете как на телевизоре KIVI 40FK20G, с главной платой MS36633-ZC01-01 после замены LED-подсветки уменьшить ток. В этой статье мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки.

Доработка так же актуальна для телевизоров: Kivi 40FB50BR, Doffler 40EF46, National NX-40TF100, HAIER LE40K6000SF, Haier LE43K6000SF, JVC LT-43M495.

Состав телевизора KIVI 40FK20G

Main-плата: MS36633-ZC01-01
Панель: V400HJ6-PE1 REV. C3
LED-подсветка: LED39D07A-ZC23AG-02 (PN: 30339007036) (3 планки по 7 светодиодов, 3V)

Внешний вид:

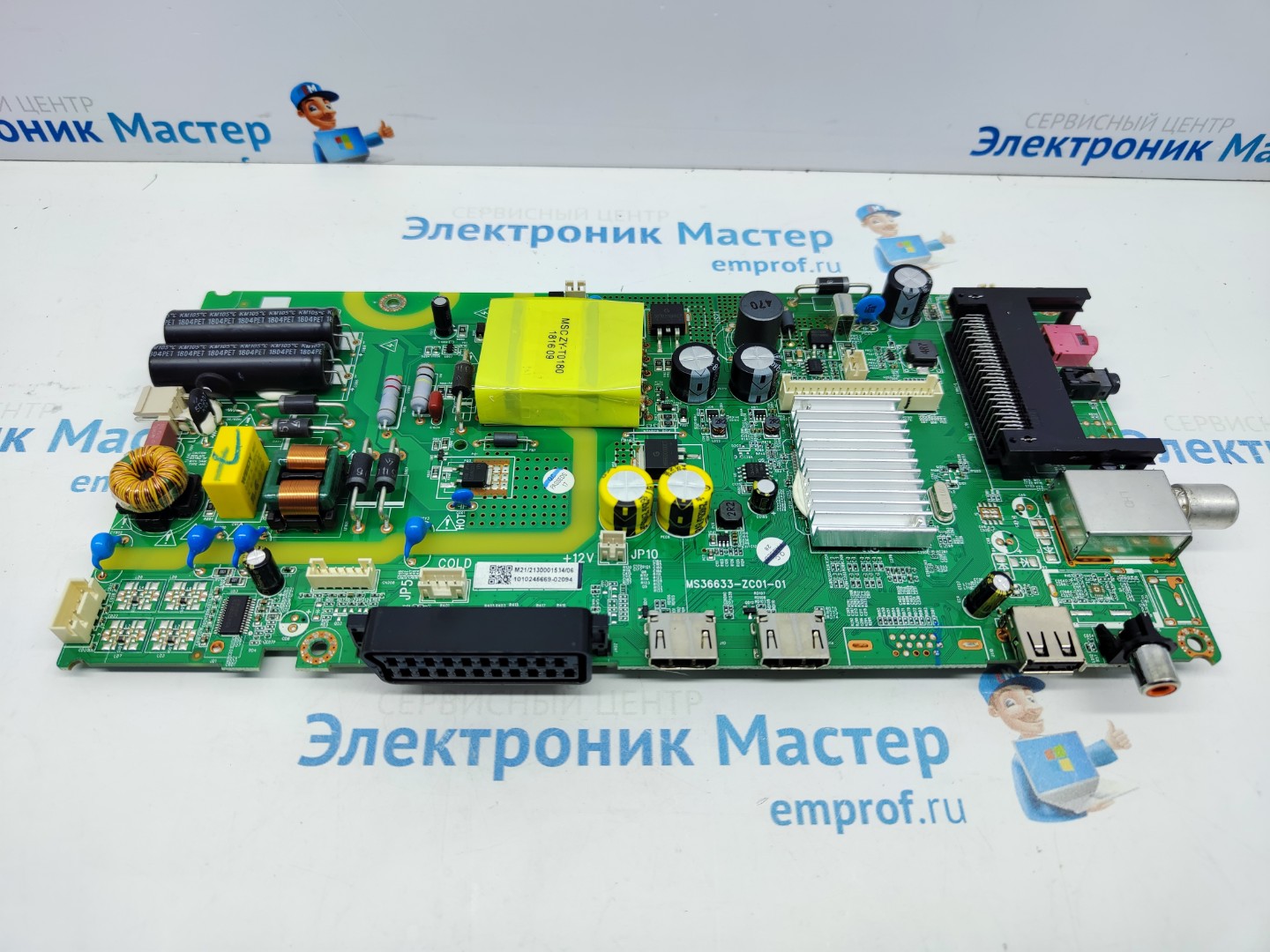

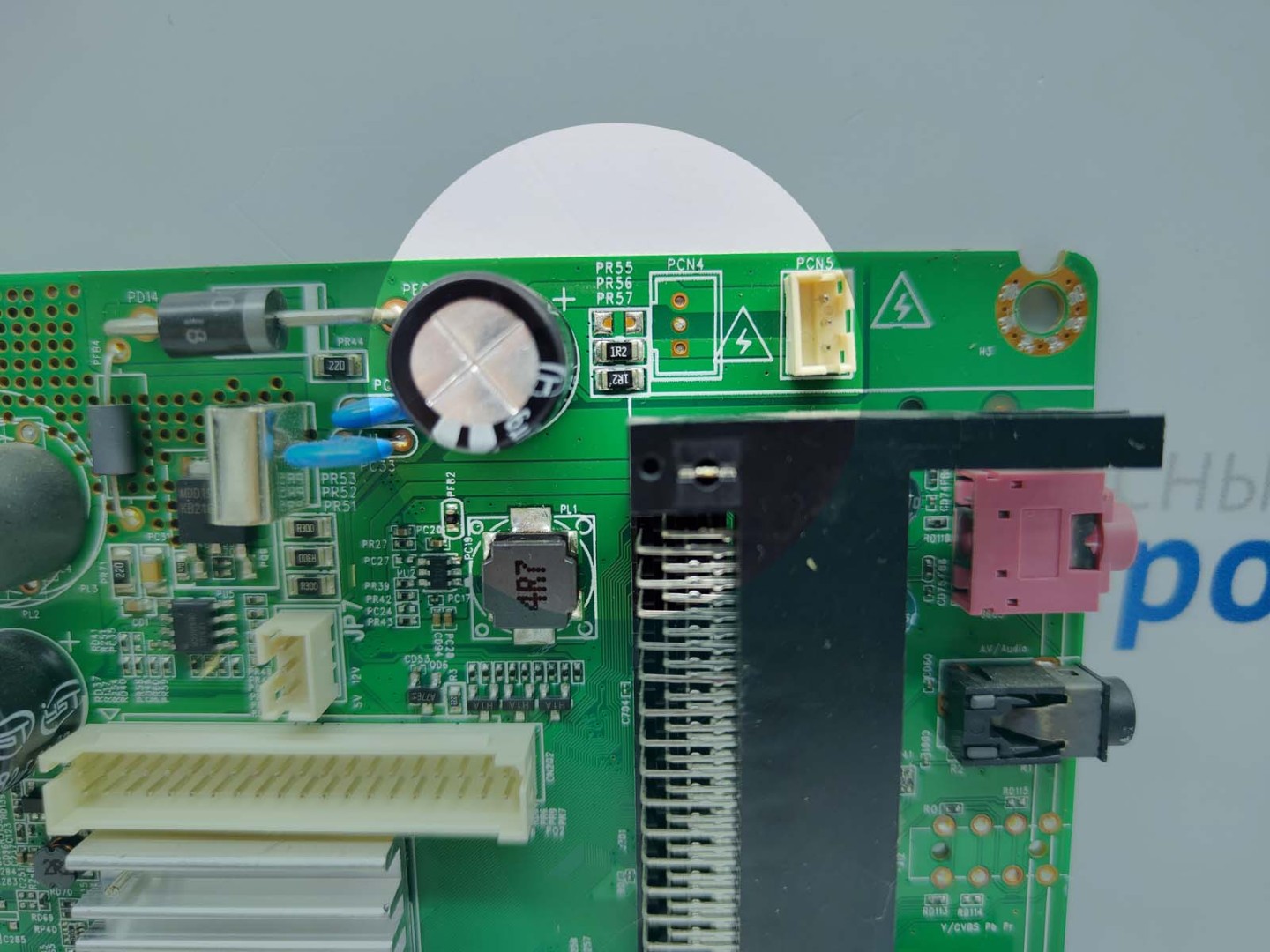

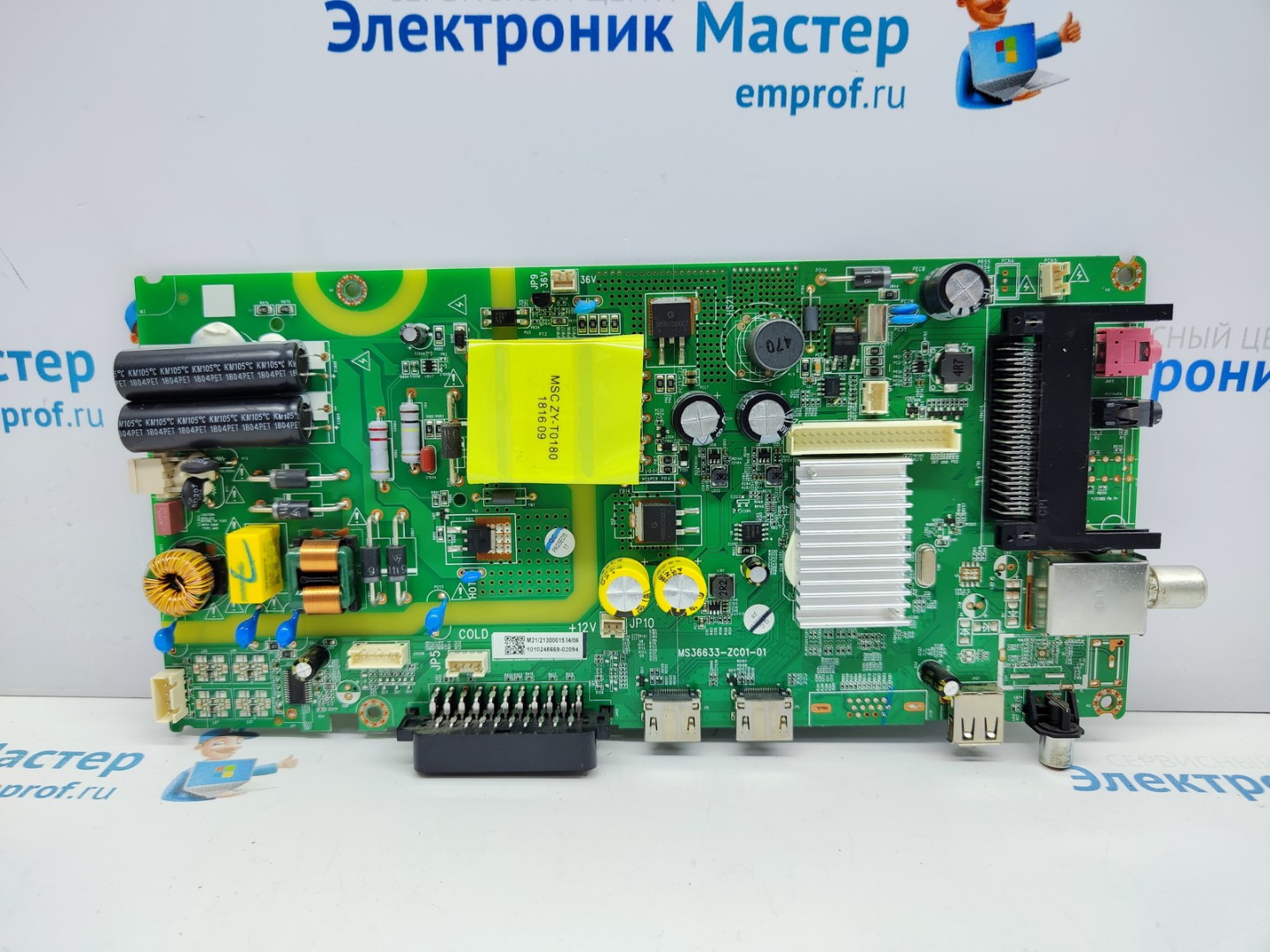

Фото главной платы представлены ниже, а так же расположение места доработки на плате.

Доработка тока подсветки MS36633-ZC01-01:

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

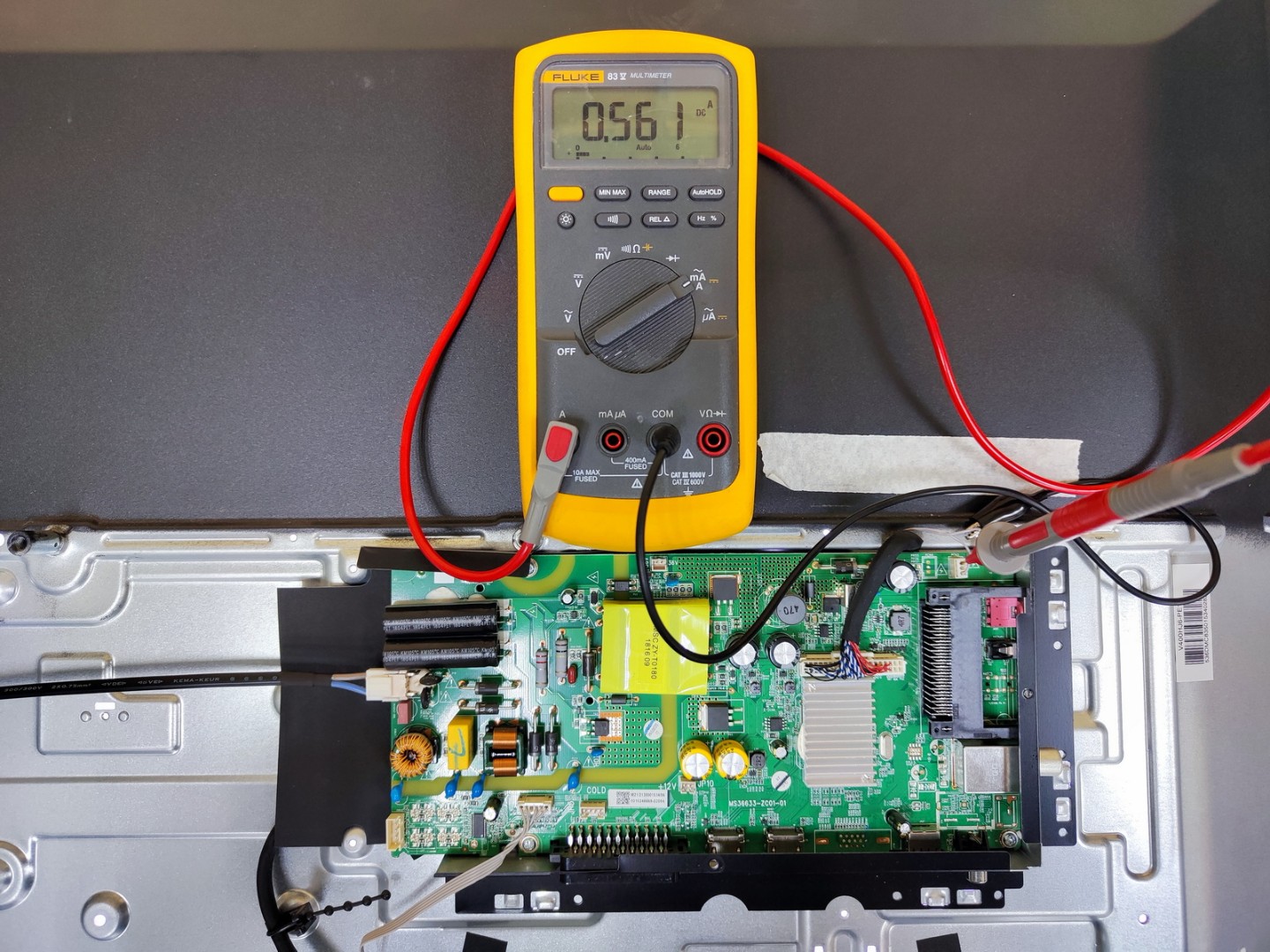

Перед доработкой платы ток подсветки составлял: 561 мА.

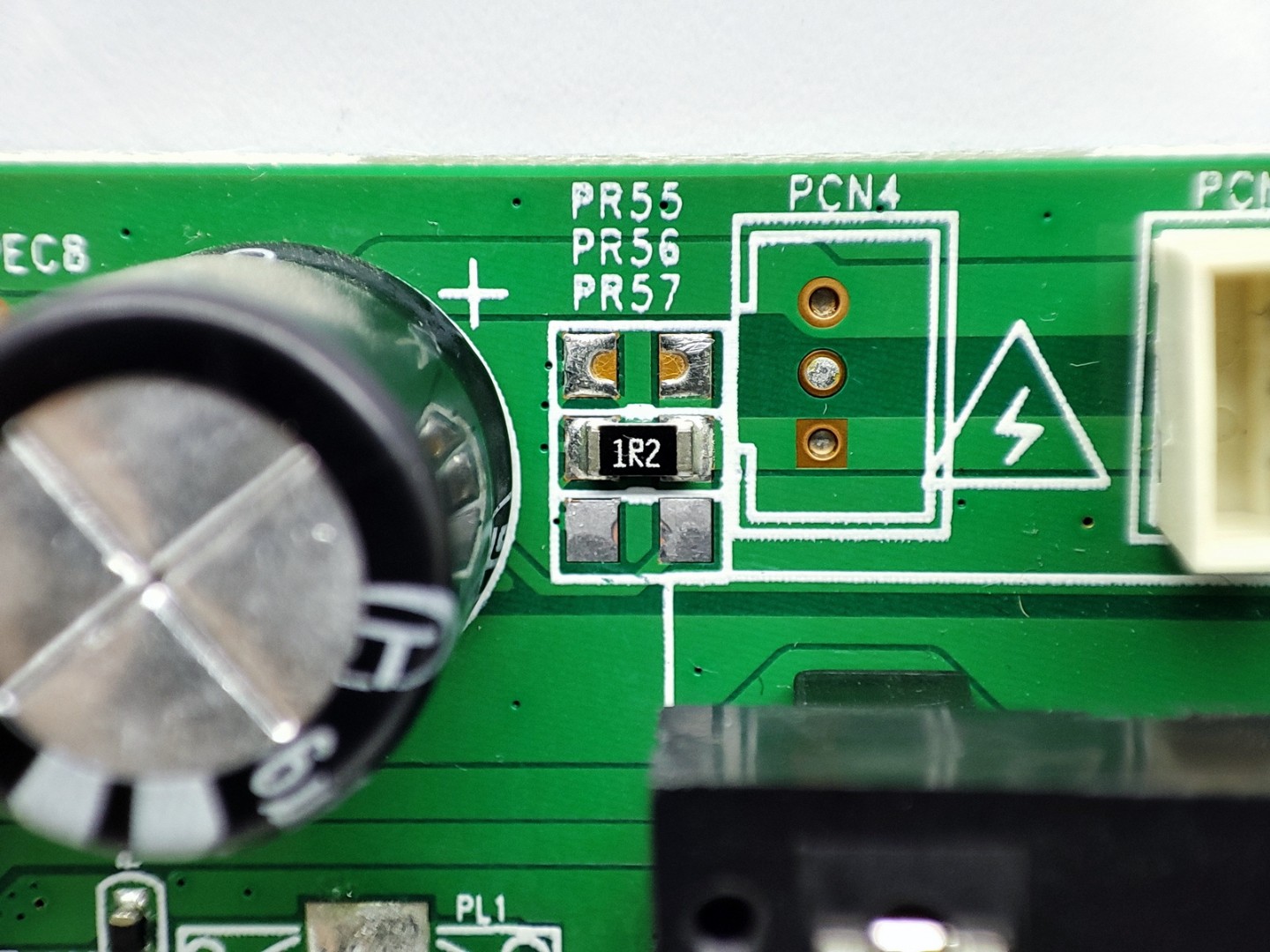

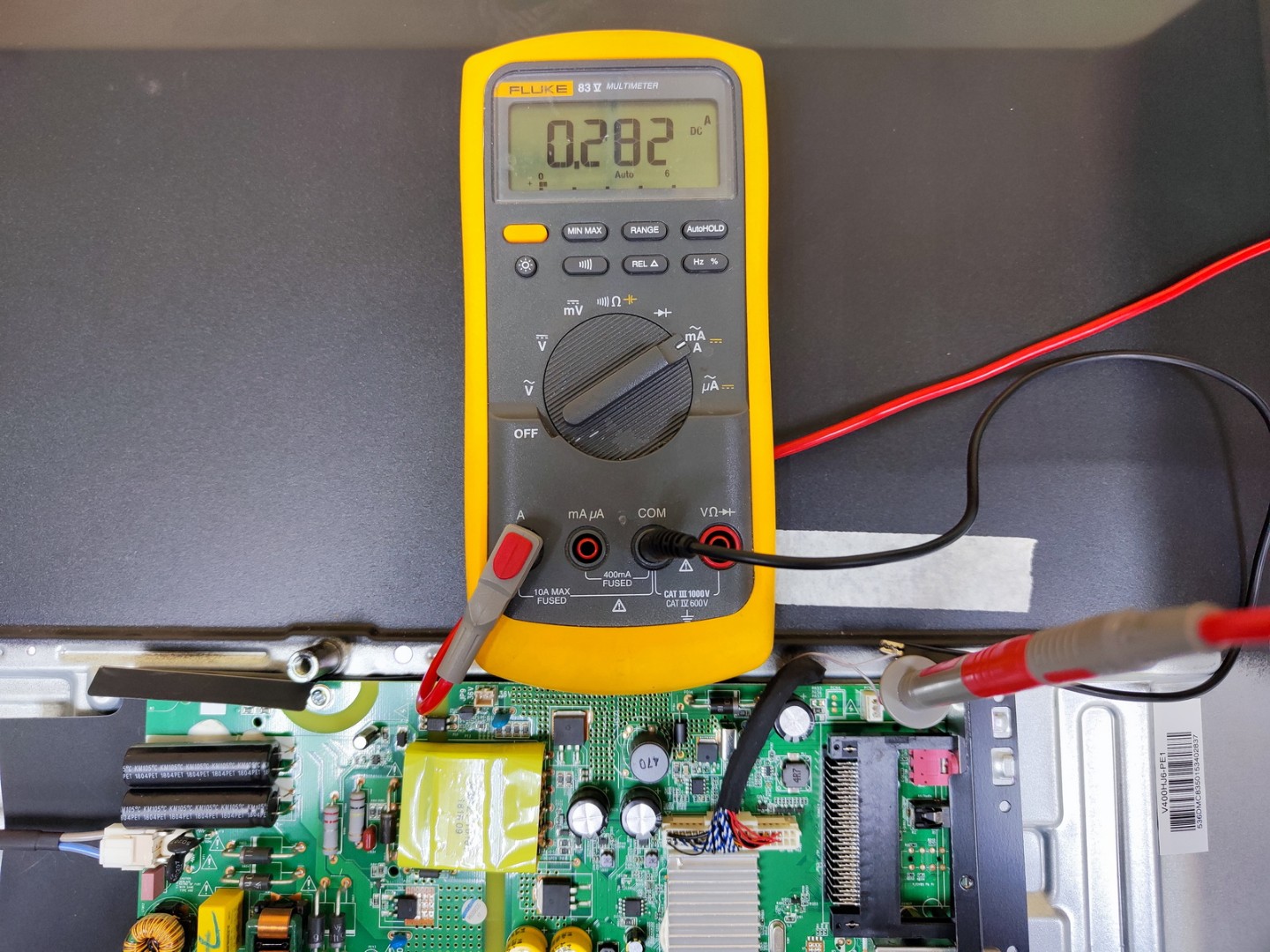

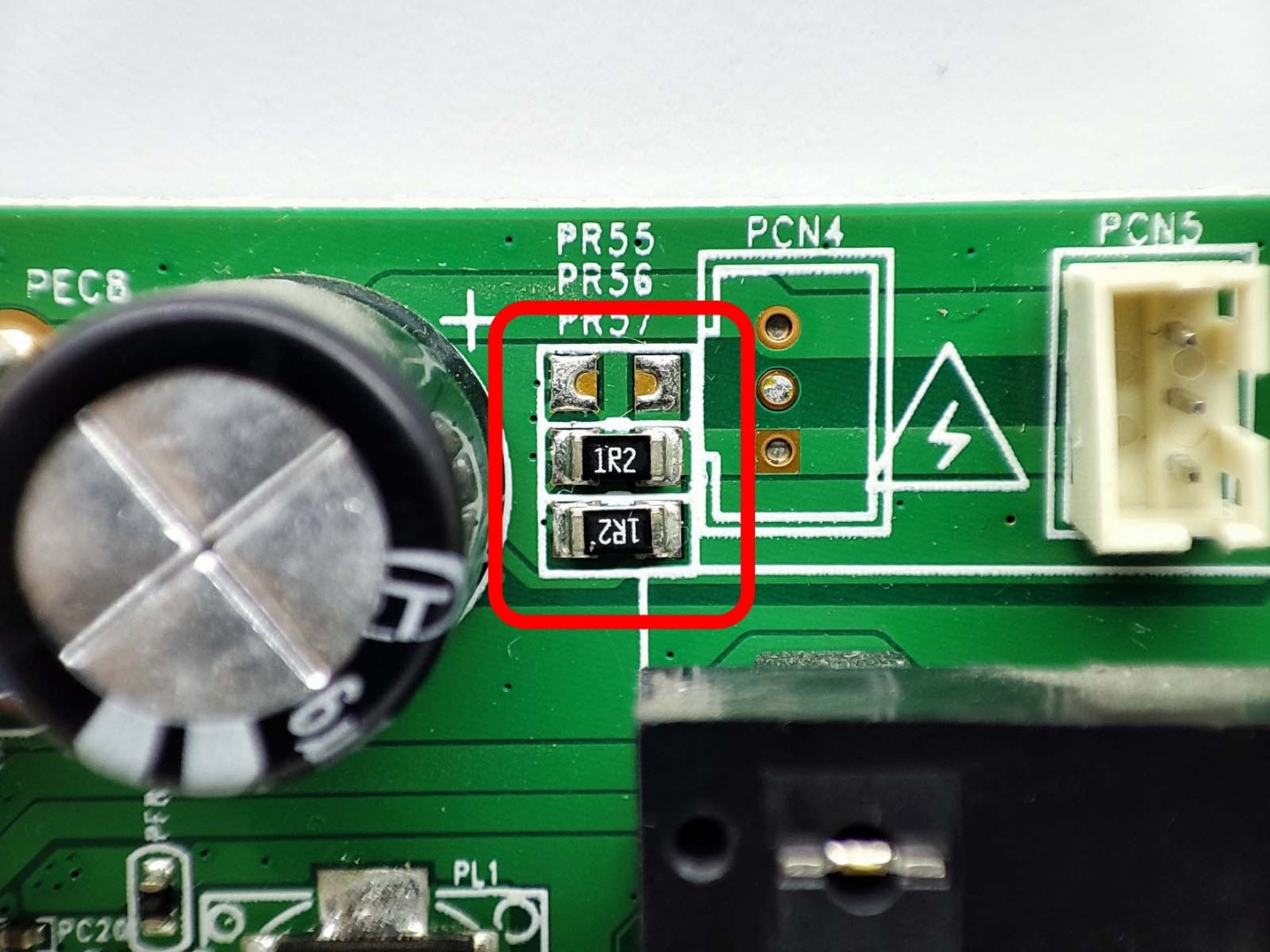

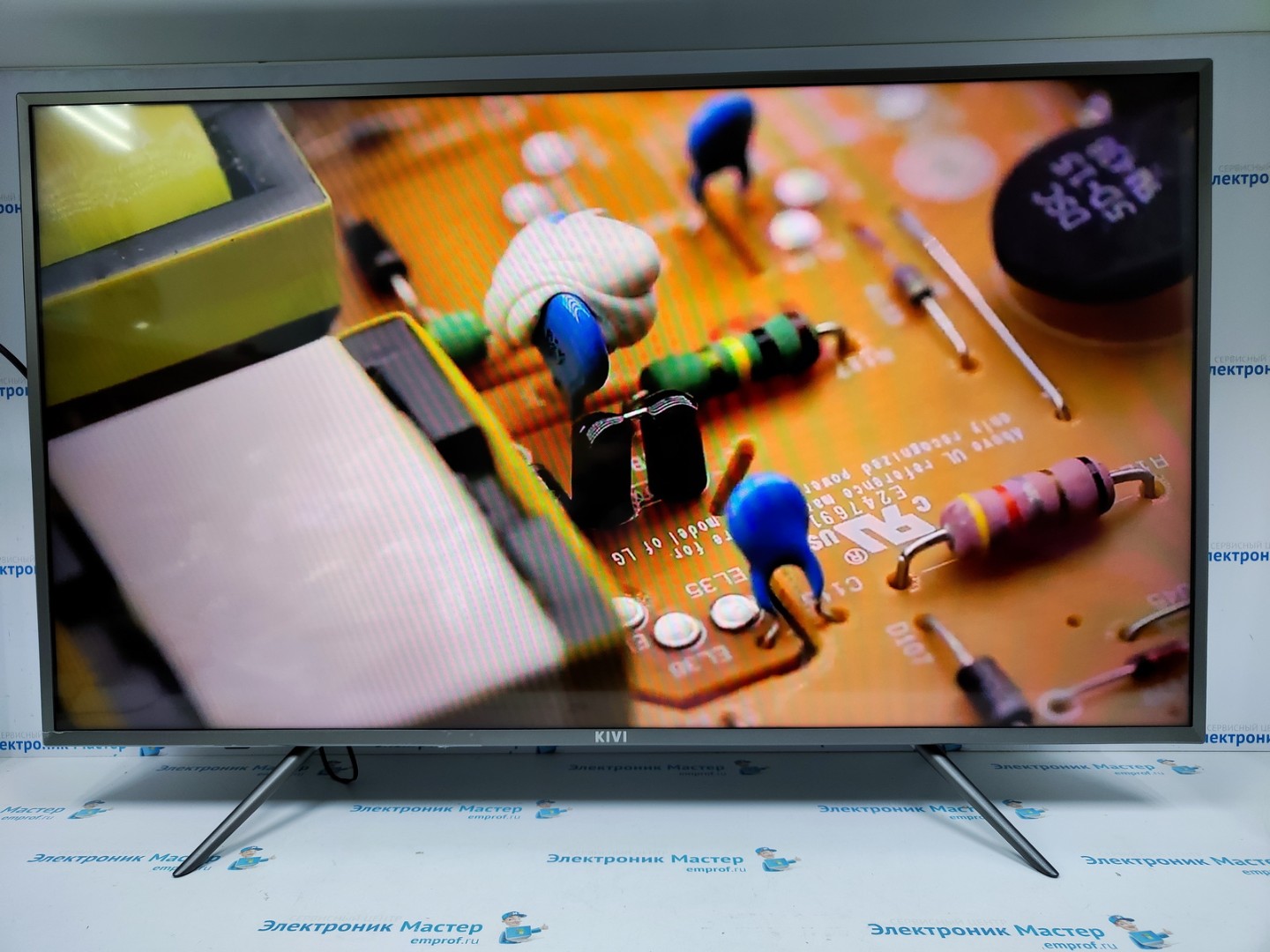

Для уменьшения силы тока работаем с резисторами PR56, PR57, убираем один из резисторов 1,2 Ом, как показано на фото ниже. После доработки сила тока понизилась до 282 мА. По яркости экрана запас хороший. Вся доработка и измерения на фото.

До доработки:
